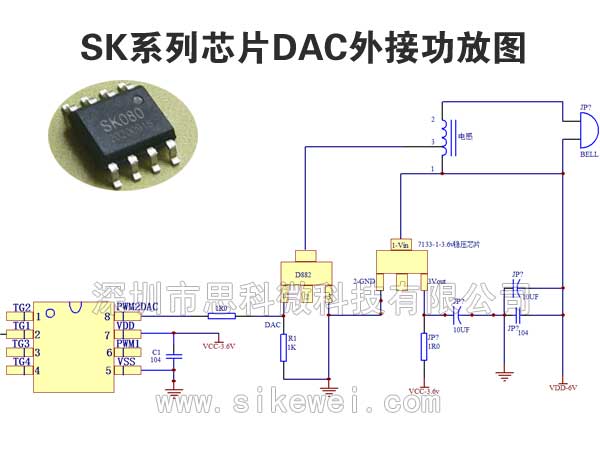

電流型DAC音頻輸出方式的外部電路設計，及各個參數如何設置。語音芯片如果是外接音頻功放，則這種輸出方式的參數一般不用怎么設置，主要是對音頻功放部分參數設置。主要是外接一個三極管的參數設置，雖然這種音頻輸出方式的語音IC外部只有一個分流電阻，但是也是很難確定這個電阻值的大小。首先我們先查看語音芯片的數據手冊，查到有個參數是關于電流輸出行的輸出電流。一般會標出0X80時的電流或者是最大電流。如果標的是最大電流，只要將這個值除以二即可。然后我們確定我們用什么三極管，選擇過型號以后，在看三級管得手冊查到它的HFE是多大。加入HFE是200-300，然后還要查找這個三極管的最大集電極電流還有它的最大耗散功率，PCM。我這里用WT語音芯片來做介紹,語音芯片的HEF是300-400，最大集電極電流是1A  PCM是0.5W。然后我們確定一下我們所用的喇叭的阻抗是多大，常用的是8R阻抗。所以我可以用喇叭部分供電的電壓除以2然后在除以喇叭阻抗，得到一個電流。然后在用這個電流除以三極管的HFE .例如HFE是200-300我們可以取HFE=250.就又得道一個電流，這個電流就是三極管基極要用的電流了。然后我們用語音芯片的數據手冊查到的哪個電流，就是之前講到的哪個。0.7除以（用這個電流-三極管基極電流）就可以得道哪個分流電阻的大概阻值了。然后我們?cè)诟杏X(jué)三極管的不同，對這個阻值微調一下即可。
